Oprawy do żarówek zwieszakowe typu OG-500
Oprawy te są przeznaczone do oświetlania ogólnego pomieszczeń przemysłowych i rolniczych w warunkach przeciętnego zapylenia i wilgotności oraz do oświetlania terenów otwartych, wiat itp. Korpus oprawy jest wykonany z blachy stalowej, odbłyśnik zaś z blachy aluminiowej.
Dane techniczne
Napięcie znamionowe 230 V
Źródło światła — żarówka 300 W lub 500 W
Sprawność świetlna 0,75
Stopień zabezpieczenia przed wpływami zewnętrznymi IP33
Klasa ochronności I
Oprawy są produkowane w trzech rodzajach:
— do zawieszania na haku, h — 430 mm,
— z puszką przyłączeniową do zawieszania na haku, h = 460 mm,
— z puszką przyłączeniową do zawieszania na linie, h — 490 mm.

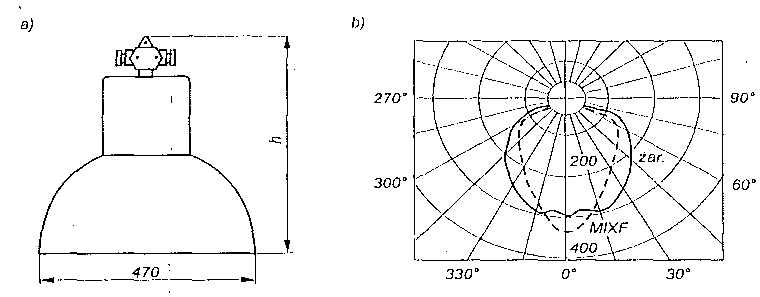

Szkic oraz krzywą rozsyłu światłości oprawy przedstawiono na rysunku.
Oprawa do żarówek typu OG-500: a) szkic oprawy, b) krzywa rozsyłu światłości
